Подробная информация о продукте:
Оплата и доставка Условия:
|
Тип: | ПТ100, РТД | Применение: | Электрическое оборудование |
---|---|---|---|
Материал изоляции: | ПВК, стеклоткань, ПФА, силиконовая резина | Диапазон температур: | -200~1200 |
Теория: | Датчик температуры, датчик термопары | модель: | РТД Пт100 |
Высокий свет: | тип кабель k термопары,Голая электродная проволка термопары,расширение провода термопары |

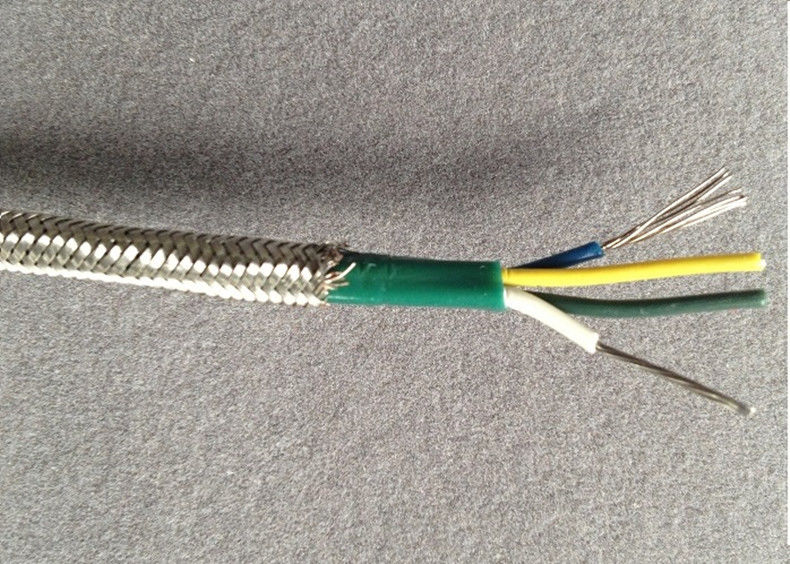

Кабель термопары Ртд ПТ100 с ИЭК АНСИ кабеля кэптона нержавеющей стали/ФЭП
1. Спецификации:
1. стиль: Провод компенсации
2. провод РТД термопары
Классификация провода РТД термопары
1. термопара ровная (высокотемпературный уровень). Этот тип провода термопары главным образом соответствующий для типа к, дж, е, т, н и л и других высокотемпературных аппаратуры обнаружения, датчика температуры, етк термопары.
2. компенсируя провод ровный (уровень низкой температуры). Этот тип провода термопары главным образом соответствующий для уравновешивающего каната и провода расширения различных термопар типа с, р, б, к, е, дж, т, н и л, кабеля топления, кабеля системы управления и так далее.
Разнообразие и индекс термопары
Разнообразие и индекс термопары |
||
Разнообразие |
Тип |
Ряд измерения (°К) |
НиКр-НиСи |
К |
-200-1300 |
НиКр-КуНи |
Э |
-200-900 |
Фе-КуНи |
Дж |
-40-750 |
Ку-КуНи |
Т |
-200-350 |
НиКрСи-НиСи |
Н |
-200-1300 |
НиКр-АуФе0.07 |
НиКр-АуФе0.07 |
-270-0 |
2. Размеры и допуск изолированного стеклотканью провода термопары
Размеры/допуск мм): 4.0+-0.25
Таблица расцветки & начальные допуски тарировки для провода термопары:
Тип термопары | Таблица расцветки АНСИ | Начальные допуски тарировки | ||||
Сплавы провода | Тарировка | +/- Проводник |
Куртка | Диапазон температур | Стандартный Пределы |
Особенный Пределы |
Утюг (+) против. Константан (-) |
Дж | Белизна/красный цвет | Браун | 0°К к +285°К 285°К к +750°К |
±2.2°К ± .75% |
±1.1°К ± .4% |
ХРОМЕЛЬ (+) против. АЛЮМЕЛЬ (-) |
К | Желтый цвет/красный цвет | Браун | -200°К к -110°К -110°К к 0°К 0°К к +285°К 285°К к +1250°К |
± 2% ±2.2°К ±2.2°К ± .75% |
±1.1°К ± .4% |
Медь (+) против. Константан (-) |
Т | Синь/красный цвет | Браун | -200°К к -65°К -65°К к +130°К 130°К к +350°К |
± 1,5% ±1°К ± .75% |
± .8% ± .5°К ± .4% |
ХРОМЕЛЬ (+) против. Константан (-) |
Э | Пурпур/красный цвет | Браун | -200°К к -170°К -170°К к +250°К 250°К к +340°К 340°К+900°К |
± 1% ±1.7°К ±1.7°К ± .5% |
±1°К ±1°К ± .4% ± .4% |
Таблица расцветки & начальный допуск тарировки для провода расширения:
Тип расширения | Таблица расцветки АНСИ | Начальные допуски тарировки | ||||
Сплавы провода | Тарировка | +/- Проводник |
Куртка | Диапазон температур | Стандартный Пределы |
Особенный Пределы |
Утюг (+) против константана (-) | ДЖС | Белизна/красный цвет | Чернота | 0°К к +200°К | ±2.2°К | ±1.1°К |
ХРОМЕЛЬ (+) против АЛЮМЕЛЯ (-) | КС | Желтый цвет/красный цвет | Желтый цвет | 0°К к +200°К | ±2.2°К | ±1.1°К |
Медь (+) против константана (-) | ТС | Синь/красный цвет | Голубой | -60°К к +100°К | ±1.1°К | ± .5°К |
ХРОМЕЛЬ (+) против константана (-) | БЫВШИЙ | Пурпур/красный цвет | Пурпурный | 0°К к +200°К | ±1.7°К | ±1.1°К |
3. Размер и ссылка материала изоляции
Размер и ссылка материала изоляции | |||||||
Тип | Поперечное сечение (мм2) |
Диаметр | Материал куртки материала изоляции | Экран | |||
АВГ (СинлеКоре) | мм (Мульти-ядр) |
||||||
СК РК ДО РОЖДЕСТВА ХРИСТОВА ККА ККБ КС НК НС БЫВШЕЕ ДЖС ЛС | 0,07 | - | 1 кс 0,30 | Керамическая стеклоткань волокна волокна кремнезема слюды кремнезема волокна (- 60, +1200ºК) стекловатая (- 60, +800ºК) (- 60, +650ºК) (- 60, +1000ºК) высокотемпературная (- 60, +600ºК) (- 60, +450ºК) ПВК ПВК ПолимидеТапе/кэптона (- 60, +260ºК) ПТФЭ (- 60, +275ºК) ПФА (- 60, +275ºК) ФЭП (- 60, +205ºК) СиликонеРуббер (- 60, +200ºК) (- 25, +105ºК) (- 25, +70ºК) | Заплетение провода сплава Kроме никеля; Заплетение нержавеющей стали; Полуженное медное заплетение; лента Врапинг Алюмини-пластмассы; Медная лента Врапинг; Алюминиевая фольга Врапинг |
