РТД печатает проводу термопары изоляции стеклоткани высокую точность ИСО9001
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| имя: | Тип РТД удлинительного кабеля термопары | Тип проводника: | Чистая медь/медь никеля покрытая/залуживали медь/медь мычки покрытую |
|---|---|---|---|
| Размер: | 0.5Р (7/0.3мм) | Изоляция: | Стеклоткань (400/600/800/1000/1200 градусов Градус цельсия) |
| Материал оболочки: | Медь СС304/Коппер/Тинннед | Макс продолжается работать Темп.: | 400 градусов Градус цельсия |
| Выделить: | тип кабель k термопары,Голая электродная проволка термопары,расширение провода термопары |
||

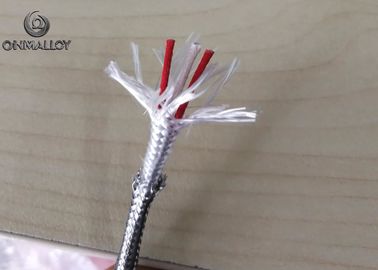

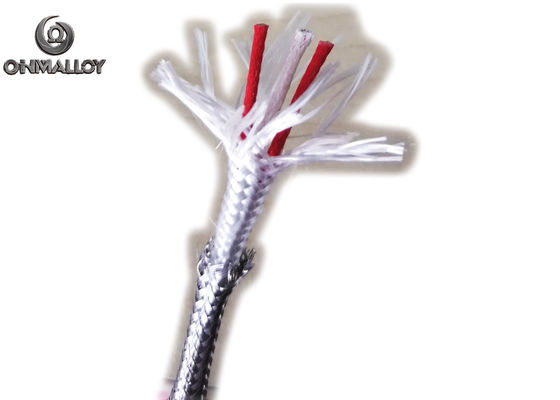

Тип изолированная стеклотканью оболочка РТД удлинительного кабеля термопары нержавеющей стали 304
| Спецификация кабеля | ||||
| Имя деталя | Напечатайте удлинительный кабель РТД/ПТ100 |  |
||
| Проводниковый материал | +Коппер - медь | |||
| Дя проводника | 7/0.3мм (0.5мм2, ±0.01мм) | |||
| Изоляция и толщина | Стеклоткань (долгосрочность: 400℃ недолгосрочное: 500℃) 0.2мм | |||
| Диаметр изоляции | 1.6мм (±0.2мм) | |||
| Материал куртки | Стеклоткань (долгосрочность: 400℃ недолгосрочное: 500℃) 0.2мм | |||
| Наружная оболочка | Заплетение СС304 | |||
| Наружный изолированный диаметр | 3.8мм (±0.2мм) | |||
| Вес | 32КГ/КМ | |||
| Таблица расцветки | ИЭК-584-3 (прозодежда +Оранге ая-бел: Оранжевый трейсер) | |||
Ранг кабеля термопары
А: Кабель ранга расширения
Чей состав провода полностью как эти же как провод термопары, который заметило письмо «кс» после номера символа термопары, как «КС» «ДЖС» «ТС»
Б: Кабель ранга компенсации
Чей состав провода отличает провод термопары, но свое значение (EMF) электродвигательной силы провода это же как провод термопары только на 0-100℃ или 0-200℃. Оно заметил письмом «к» после номера символа термопары, как «КК» «ДЖК» «ТК»
- Для рассмотрения цены, когда будет предпочтена испытанная температура под 200℃, кабелем ранга компенсации. Но кабель ранга компенсации произойдет огромное испытанное отступление значения температуры если испытанная температура над 200℃. Высокий испытанная температура, больше отступление.
- Для кабеля ранга компенсации, максимальная температура испытания чем 200℃, большой кабель, небольшой потеря сигнала.
- Удлинительный кабель и компенсация привязывают сравнение:
|
Представление |
Ранг расширения | Ранг компенсации |
|
Материал |
Такие же как термопара | Отличающийся от термопара |
| Особенность значения ЭМФ | Такие же как термопара на некоторый диапазон температур | Такие же как термопара |
| Кривая отступления | Нелинейный, меняет с температурой |
Линейный |
| Работая диапазон температур | Ограниченный (обычный на 100℃) | Неограниченный (зависите от подшипника температуры материала изоляции) |
| Сопротивление трубопровода | Низкое сопротивление | Высокоомный |
| Взаимодействие контакта компенсации | Различный материал контактора может причинить взаимодействие |
Никакие |
|
Точность |
Низкий |
Высокий |
|
Цена |
Низкий |
Высокий (о 1-2 раз более высоко) |
Для кабеля расширения/компенсации, основная структура проводник и изоляция.
Для увеличения своей способности подшипника температуры и для установки легкой, куртка применима.
В рабочей Среде, слишком много факторизуют будут взаимодействие ЭМФ сигнализирует, поэтому слой экрана практический способ предотвратить кабель от причиненного взаимодействия сложной окружающей средой.
