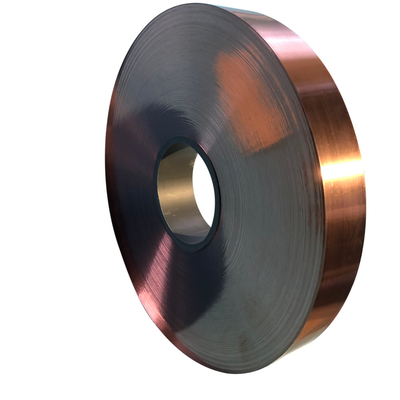

Твердое состояние TD04 CuBe2 лента медный бериллий ASTM C17200 с 20 кг MOQ 0,35x200 мм

Твердое состояние TD04 CuBe2 лента медный бериллий ASTM C17200 с 20 кг MOQ 0,35x200 мм

Ohmalloy Material Co., Ltd является лидером в производстве бериллиево-медной сплавы. Мы активно участвуем во всех экологических исследованиях, проводимых по всем веществам, используемым в наших продуктах.Наш приоритет - соблюдать все действующие законодательные нормы, чтобы обеспечить продолжение существования наших продуктов для наших клиентов..

Бериллий-медные сплавы в основном основаны на меде с добавлением бериллия.7% других легирующих элементов, таких как никельВысокая механическая прочность достигается путем осадочного отверждения или отверждения возрастом.

Это лучший высокоэластичный материал в медных сплавах. Он имеет высокую прочность, эластичность, твердость, устойчивость к усталости, низкий эластичный гистерез, коррозионную стойкость, износостойкость, холодостойкость,высокая проводимость, без магнетизма, без удара, без искр и т. д.

Свойства

Наилучшее сочетание характеристик сплава на базе меди

Сплавы медь-бериллий обладают широким сочетанием механических и электрических свойств, что является уникальным для сплавов меди.

Он обладает высокой электропроводностью, превосходящей бронзовую.

Высокая прочность и эластичный модуль

Бериллиевые медные сплавы могут достигать очень высоких механических свойств после термической обработки, до 1500 МПа в прочности на растяжение и твердости до 450 Викеров.

Прочность этих сплавов позволяет проектировать более мелкие, легкие компоненты, которые могут выдерживать высокие нагрузки на изгиб при использовании в качестве материала для пружин.

Формируемость изгиба

Бериллиевая медь может быть сформирована в сложные формы при отжиге или холодной обработке.

Наивысшие механические свойства могут быть достигнуты при надлежащей термической обработке после формования.

Высокая устойчивость к усталости

Бериллиевая медь обладает превосходной стойкостью к усталости при обратном изгибе (до 300 МПа), что позволяет использовать ее вПриложения, где другие сплавы не могут обеспечить такой же уровень надежности.

Высокая электропроводность

Бериллиевая медь обладает высокой электрической проводимостью в диапазоне от 22 до 70% в зависимости от сплавов и температуры.

Тепловая обработка

Тепловая обработка является наиболее важным процессом для этой системы сплавов.Бериллиевая медь уникальна тем, что может быть отверждена с помощью простой низкотемпературной термической обработкиЭто включает в себя два основных этапа: первый называется отжиганием раствора, а второй - осаждением или отверждением с возрастом.

Отжигание раствора

Для типичного сплава CuBe1.9 (1,8 - 2%) сплав нагревается между 720 °C и 860 °C. В этот момент содержащийся бериллий в основном “растворяется” в медной матрице (альфа-фаза).При быстром охлаждении к комнатной температуре эта твердая структура раствора сохраняетсяМатериал на этой стадии очень мягкий и пластичный и может быть легко обработан холодным путем рисунка, формования, проката или холодного наведения.Операция отжига раствора является частью процесса на мельнице и обычно не используется заказчикомТемпература, время пребывания на температуре, скорость охлаждения, размер зерна и твердость - все это очень важные параметры и строго контролируются охмалоем.

Ожесточение с возрастом

Укрепление возрастом значительно повышает прочность материала. Эта реакция обычно проводится при температуре от 260°C до 540°C в зависимости от сплава и желаемых характеристик.Этот цикл приводит к тому, что растворенный бериллий осаждается как богатая бериллием (гамма) фаза в матрице и на границах зернаИменно образование этого осаждения вызывает значительное увеличение прочности материала. Уровень достигнутых механических свойств определяется температурой и временем на температуре.Следует признать, что бериллиевая медь не имеет характеристик старения при комнатной температуре.

Применение

Наши сплавы сочетают в себе ряд свойств, особенно подходящих для удовлетворения требований многих приложений в автомобильной, электронной, авиационной, нефтегазовой, часовой,электрохимическая промышленность, и т. д. Бериллиевая медь широко используется в этих областях в качестве контактных пружин в различных приложениях, таких как разъемы, переключатели, реле и т. д.

Пакет:
