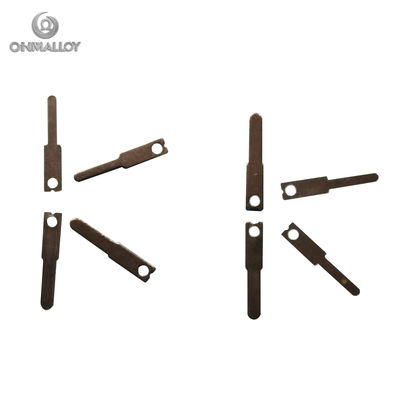

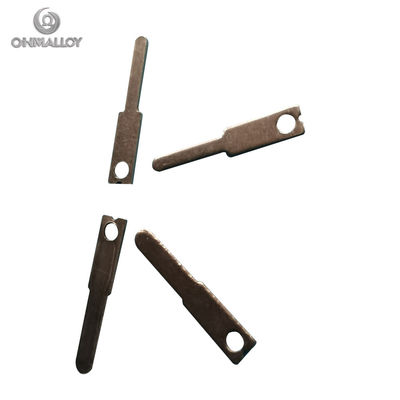

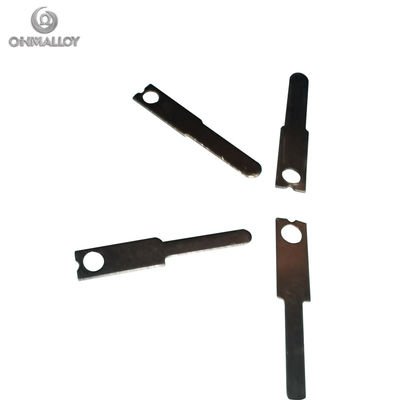

КП/КН-прицепный термопарный соединитель типа K (кромело-алюмеловые контактные прицепы)

Термопары из алюмелового хромела типа k KP KN

1Состав и свойства материала

Обозначение сплава ног Химический состав Ключевые характеристики

Положительный (KP)Хромэлевивалент Ни 89-91%, Cr 9-10%, Si/Mn ≤ 1% Немагнитный, сопротивляемость 0,71 μΩ·m

Отрицательный (KN)Эквивалент алюмеля Ni 94-97%, Al 1,5-2,5%, Mn 1,5-2,5%, Si ≤ 1% Магнитное, сопротивление 0,23 μΩ·m

2Спецификации производительности

Стандарт/Примечания по значениям параметра

Диапазон температур (класс проволоки)Краткосрочные:-200°C до 1300°CМаксимальная температура 1,260°C по IEC 60584-1

Долгосрочные:от 0°C до 1 100°CОптимальный диапазон стабильности

Диапазон температур (расширение) от 0°C до 200°CОграниченная точность выше 200°C

Выход EMF 41 μV/°Cпри 1000°С против платинового 67 эталонного

Точность (класс 1) ±1,5°Cили± 0,4%(> 0°C) Наибольший из них

±2,5°C(-200°C - 0°C) Криогенная толерантность

Устойчивость к окислениюЗащитный слой Cr2O3 типа J/T/E выше 1000°C

3. Совместимость с окружающей средой и ограничения

Рекомендуемая атмосфера:

• Окисление: Воздух, выхлопные газы от сгорания (электрические печи)
• Инертные газы: Аргон, азот (полное действие до 1100°C)

Запрещенные условия:

Сценарий сдерживания механизма неисправности

Газы, содержащие сера Серообразование → ломкость Избегайте среды H2S/SO2

Альтернативные окислительные циклы Калибровочный дрейф > 5°C Использование типа N в циклических приложениях

Вакуум > 1 час (> 800°C) Испарение хрома Максимальное 60-минутное воздействие

Атмосфера H2/CO Коррозия зеленого гниения (815-1040°C) Керамические защитные трубы

4. Конкурентные преимущества

• Эффективность затрат: 30~50% дешевле, чем типы из благородных металлов (R/S/B)
• Твердость радиации: предпочтительнее для ядерных применений по сравнению с типом J
• Продолжительность: 5× длиннее, чем тип J при 900°C (окисление Fe в J)

5Нормы точного допуска

Контекст применения формулы допустимости класса

Класс 1±1,5°Cили± 0,004×t (°C) Лаборатории аэрокосмической калибровки

Класс 2±2,5°Cили± 0,0075 × 0,0075 °C Контроль промышленных процессов

Абсолютная температура в °C; специальный уровень ошибки (± 0,4%) доступен для высокой точности

Дополнительные технические примечания

Лучшие практики в области связи:

• Использование MgO-изолированных никелевой сплавы расширительных проводов для стабильности ЭМП
• Избегайте медных терминалов → гальваническая коррозия в влажной среде

Предотвращение старения:

• Предварительное старение при 850 °C в течение 2 часов уменьшает дрейф в точных датчиках

Физические свойства:

НедвижимостьЗначение KP Значение KN

Плотность (г/см3) 8,5 8.6

Прочность на растяжение ≥490 MPa ≥390 MPa

Удлинение ≥10% ≥15%

Термопары используются в процессах для измерения температуры и подключаются к пирометрам для индикации и управления.Термопары и пирометры электрически проводятся термопаровыми расширительными кабелями / термопаровыми компенсационными кабелямиПроводники, используемые для этих термопаральных кабелей, должны иметь аналогичные термоэлектрические свойства, как и термопара, используемая для измерения температуры.

На нашем заводе в основном изготавливаются термосоединительные провода, ленты и кабели, которые используются в приборах для измерения температуры.Все наши термопары изготавливаются в соответствии с стандартами GB и IEC584-3 (Международный стандарт).

Термосоединительная лента может быть использована для производства полых штифтов термосоединительного соединителя, лопаток термосоединителя и контактов термосоединителя.

Применение
• Нагрев
• Охлаждение ️ морозильники
• Защита двигателя
• Контроль высокой температуры
