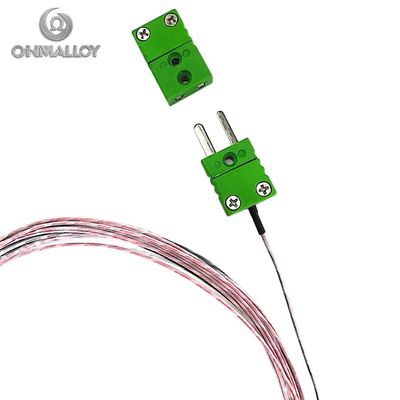

Миниатюрный штекер термопары типа T ANSI (зеленый цвет) для криогенных датчиков (Cu/Constantan)

Мини-штекер термопары типа T ANSI Green (Cu/Constantan) для криогенных датчиков

Изображение разъема термопары типа K среднего размера

Ноу-хау разъемов термопар

Термопары доступны в различных формах и размерах. Они изготавливаются из различных диаметров, длин, материалов оболочки, комбинаций вышеупомянутых материалов, длин проводов и т. д.

Наиболее часто используемые формы — бусины и зонды. Термопары в форме бусин очень недороги и имеют очень быстрое время отклика. Зонды доступны на рынке для измерения температуры в различных областях применения, таких как промышленность, медицина, наука, продукты питания и т. д. Разъемы, используемые с зондами, поставляются с круглыми штифтами, называемыми стандартными разъемами, или плоскими штифтами, называемыми миниатюрными разъемами.

При выборе термопары для любого применения следует учитывать диапазон измеряемой температуры, требуемое время отклика, точность и окружающую среду. В соответствии с существующими условиями можно выбрать подходящие комбинации материалов и подходящую форму термопары.

Разъемы термопар — это точный и удобный метод соединения компонентов измерения температуры. Используйте эти разъемы для формирования цепочки от измерительного наконечника датчика температуры до хоста или прибора. Важно, чтобы все компоненты в цепочке были изготовлены из одного и того же материала термопары, чтобы предотвратить какие-либо изменения или искажения исходного сигнала. Для этого штифты разъема термопары изготавливаются из того же материала, что и термопара, используемая для подключения или компенсации материала. Тип термопары четко напечатан на корпусе разъема, а также отмечен цветами для облегчения идентификации. Откройте разъем, а затем используйте два фиксирующих винтовых зажима, чтобы просто затянуть провод термопары на месте. Затем миниатюрный штекерный разъем термопары можно вставить в ответный миниатюрный гнездовой разъем термопары.
