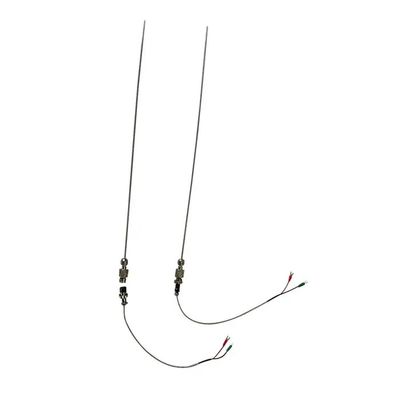

Минерализированная термопара типа K с удлинителем в оболочке из нержавеющей стали SS304, быстрое реагирование

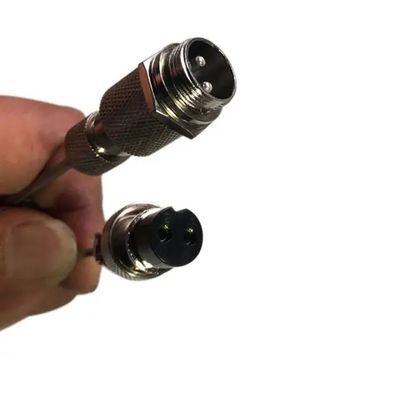

Термопара типа K с минеральной изоляцией, с разъемом на 2 контакта, удлинительным кабелем в оболочке из нержавеющей стали SS304, быстрого реагирования

Для термопар с минеральной изоляцией (MI) основными частями являются измерительный элемент, изоляция, защитная оболочка. В большинстве случаев термопары MI комплектуются гибким разъемом для увеличения возможностей изгиба и компенсационными кабелями для повышения точности измерения.

Конструкция термопары броневого типа

1. Для измерительного провода существует несколько распространенных типов: K, N, E, T, J

2. Изоляционный материал: MgO (≥96%), Al2O3 (≥99%)

3. Материал внешней оболочки:

- 304L и 316L SS: + 700°C

- 310 (25/20) SS: + 1100°C

- Inconel 600: + 1150°C

- GH3030 и GH3039: 1200°C

4. Стандарты для частей с минеральной изоляцией

5. Разъем: обычно эта часть изготавливается из пружины для увеличения возможностей изгиба.

6. Удлинительный кабель: при выборе компенсационного/удлинительного типа он должен соответствовать индексу термопары

При фактическом измерении температуры обычно существует большое расстояние измерения с измерительным устройством, компенсационный провод термопары генерируется для компенсации разницы температур, вызванной изменением температуры между измерительным устройством и соединительным элементом термопары.

Компенсационный кабель имеет следующие преимущества: улучшение физических и механических свойств линии измерения температуры термопары; улучшение гибкости измерительной линии и обеспечение удобства соединения за счет использования многожильного сердечника или компенсационного провода малого диаметра; легкое экранирование внешних помех; снижение стоимости измерительных линий.

Класс кабеля термопары

A: Удлинительный кабель класса

Состав провода которого полностью такой же, как и у провода термопары, обозначается буквой «X» после номера символа термопары, например «KX» «JX» «TX»

B: Компенсационный кабель класса

Состав провода которого отличается от провода термопары, но его значение электродвижущей силы (ЭДС) такое же, как и у провода термопары, только при 0-100℃ или 0-200℃. Он обозначается буквой «C» после номера символа термопары, например «KC» «JC» «TC»
