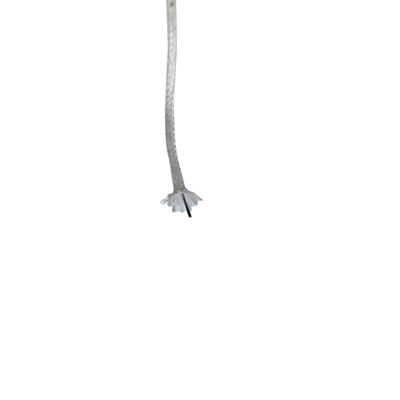

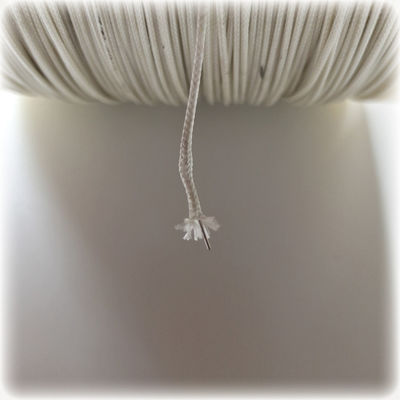

Высокотемпературный К-класс кабель 2*0,6 мм скрученная пара ANSI MC96.1 -270°C до 1372°C
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| дирижер: | +Хромель, -Алюмель | Диаметр проводника: | 20AWG, 16AWG |
|---|---|---|---|
| Изоляционный материал: | Стеклянный кремний | Материал куртки: | Стеклянный кремний |
| Цвет: | Белый | Упаковка: | 1000ft/roll |
| Стандартный: | ANSI96.1 или IEC 584-2 |
Высокотемпературный кабель класса K | 2*0,6 мм витая пара | ANSI MC96.1 | от -270°C до 1372°C
Характеристики:
1. Стиль: компенсационный провод
2. Провод термопары J
Классификация провода термопары J
1. Термопарный уровень (высокотемпературный уровень). Этот тип провода термопары в основном подходит для термопар типов K, J, E, T, N и L и других высокотемпературных измерительных приборов, датчиков температуры и т. д.
2. Уровень компенсационного провода (низкотемпературный уровень). Этот тип провода термопары в основном подходит для компенсационных кабелей и удлинительных проводов различных термопар типов S, R, B, K, E, J, T, N и L, нагревательных кабелей, кабелей управления и т. д.
Разновидность и индекс термопары
| Разновидность и индекс термопары | ||
| Разновидность | Тип | Диапазон измерения (°C) |
| NiCr-NiSi | K | -200-1300 |
| NiCr-CuNi | E | -200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | -200-350 |
| NiCrSi-NiSi | N | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. Размеры и допуски термопарного провода со стекловолокнистой изоляцией
Размеры / Допуск мм): 4,0+/-0,25
Цветовая кодировка и начальные калибровочные допуски для провода термопары:
| Тип термопары | Цветовая кодировка ANSI | Начальные калибровочные допуски | ||||
| Сплавы проводов | Калибровка | +/- Проводник |
Оболочка | Диапазон температур | Стандарт Пределы |
Специальный Пределы |
| Железо(+) против Константан(-) |
J | Белый/Красный | Коричневый | от 0°C до +285°C от 285°C до +750°C |
±2,2°C ±0,75% |
±1,1°C ±0,4% |
| ХРОМЕЛЬ(+) против АЛЮМЕЛЬ(-) |
K | Желтый/Красный | Коричневый | от -200°C до -110°C от -110°C до 0°C от 0°C до +285°C от 285°C до +1250°C |
±2% ±2,2°C ±2,2°C ±0,75% |
±1,1°C ±0,4% |
| Медь(+) против Константан(-) |
T | Синий/Красный | Коричневый | от -200°C до -65°C от -65°C до +130°C от 130°C до +350°C |
±1,5% ±1°C ±0,75% |
±0,8% ±0,5°C ±0,4% |
| ХРОМЕЛЬ(+) против Константан(-) |
E | Фиолетовый/Красный | Коричневый | от -200°C до -170°C от -170°C до +250°C от 250°C до +340°C от 340°C до +900°C |
±1% ±1,7°C ±1,7°C ±0,5% |
±1°C ±1°C ±0,4% ±0,4% |
Цветовая кодировка и начальный калибровочный допуск для удлинительного провода:
| Тип удлинителя | Цветовая кодировка ANSI | Начальные калибровочные допуски | ||||
| Сплавы проводов | Калибровка | +/- Проводник |
Оболочка | Диапазон температур | Стандарт Пределы |
Специальный Пределы |
| Железо (+) против Константан(-) | JX | Белый/Красный | Черный | от 0°C до +200°C | ±2,2°C | ±1,1°C |
| ХРОМЕЛЬ (+) против АЛЮМЕЛЬ (-) | KX | Желтый/Красный | Желтый | от 0°C до +200°C | ±2,2°C | ±1,1°C |
| Медь(+) против Константан(-) | TX | Синий/Красный | Синий | от -60°C до +100°C | ±1,1°C | ±0,5°C |
| ХРОМЕЛЬ(+) против Константан(-) | EX | Фиолетовый/Красный | Фиолетовый | от 0°C до +200°C | ±1,7°C | ±1,1°C |
Физические свойства ПВХ-ПВХ:
| Характеристики | Изоляция | Оболочка |
| Износостойкость | Хорошее | Хорошее |
| Сопротивление порезам | Хорошее | Хорошее |
| Влагостойкость | Отличная | Отличная |
| Сопротивление паяльнику | Плохое | Плохое |
| Рабочая температура | 105ºC непрерывно 150ºC однократно |
105ºC непрерывно 150ºC однократно |
| Испытание на воспламеняемость | Самозатухающий | Самозатухающий |
